电容分正负极吗 电解电容正负极的区分方法(2)

电容分正负极吗

电解电容正负极怎么区分？

区分电解电容器的引脚极性一般可以从三个方面入手：

1、是根据外壳上的颜色或符号标识识别；

2、是根据电容器引脚长短或外部明显标识识别；

3、是根据电路板符号或电路图形符号识别。

螺栓型电解电容

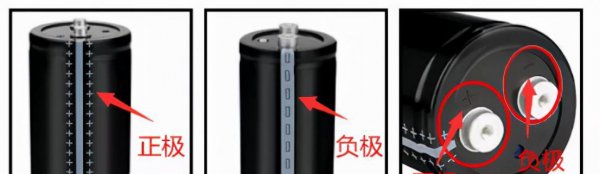

螺栓型的铝电解电容在套管上有明确的正负极标识，正极用“+”、负极用“-”表示。大部分螺栓电容在盖板上的端子旁边都会刻有“+”、“-”的标识，如下图所示：

弹片铝电解电容

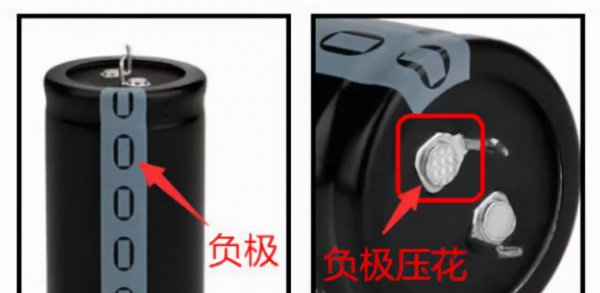

焊片铝电解电容又称之为牛角电容，目前所有厂家都是选用“负极标识”，即套管“-”标识所对应的焊针为负极。焊片电解电容正负极在盖板上也有区分，大部分是采取负极“压花”来标识，也有电解电容厂家直接在铆钉上印出“+”、“-”的标志，如下图所示：
